1. 产品概述

跌倒监测传感器L4P是一款基于毫米波雷达点云算法，实现人体生物存在感知及人体姿态识别的监测设备。它具备自主学习功能,可通过自适应感知监测空间内的墙壁、家具等物体,并通过算法进行参数匹配,从而更准确的监测真实跌倒，减少误报。
      L4P安装简单,配置方便,适用于养老院房间、卫生间，家庭卫生间等场景中使用，可监测老人跌倒风险，及时报警，让老人在发生危险时第一时间得到救援。

2. 产品特点

      Ø  实现人员跌倒监测功能；

      Ø  实现特定场景内有无人监测功能；

      Ø  监测对象是具备生物特征的人员（运动或静止）；

      Ø  小程序绑定，手机端接收报警，简单方便；

      Ø  不受温度、光照、粉尘等因素影响，灵敏度高，应用领域广泛；

      Ø  产品支持数据云流转对接。

3. 规格参数

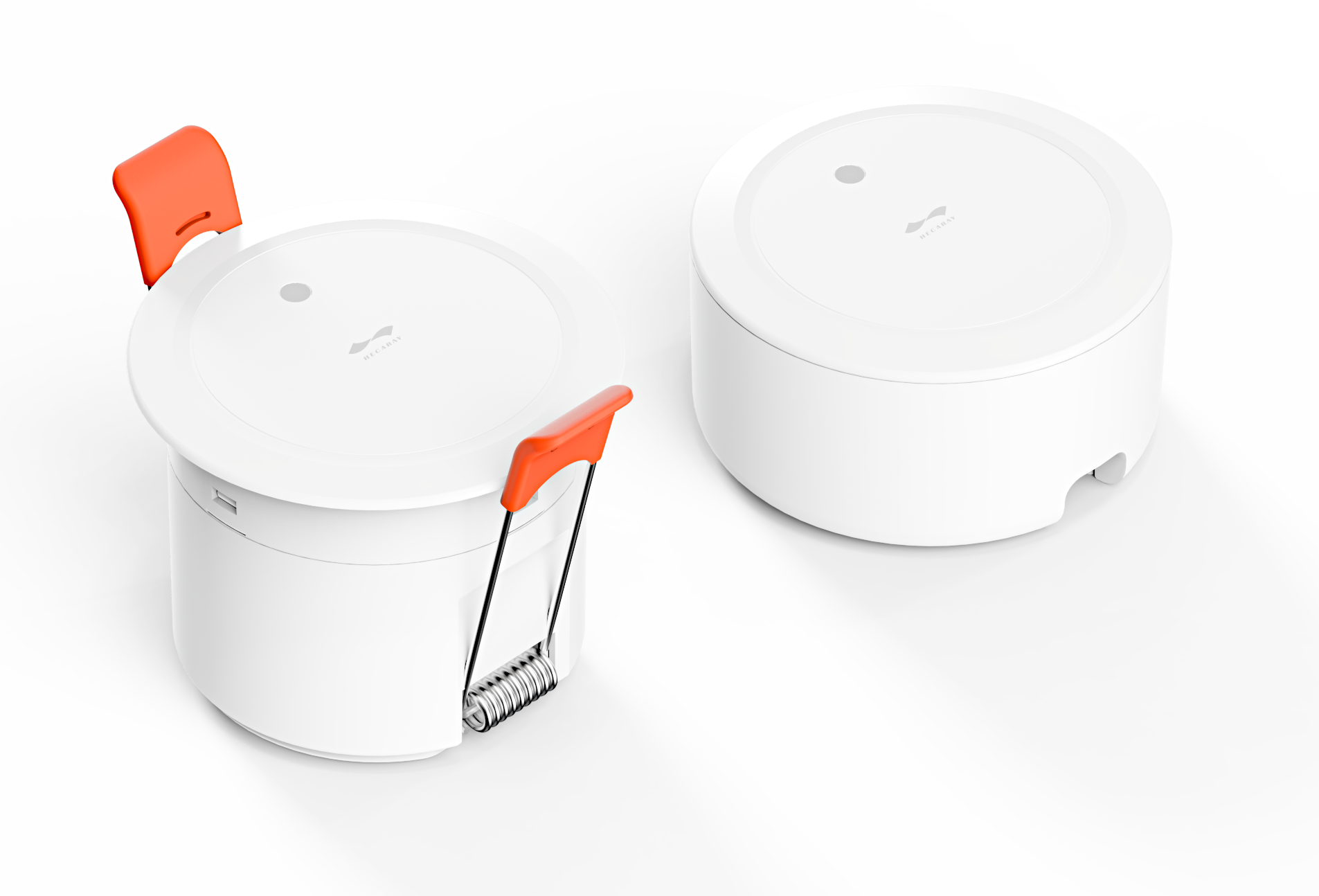

     3.1 前装版

包装清单：主机×1、说明书×1

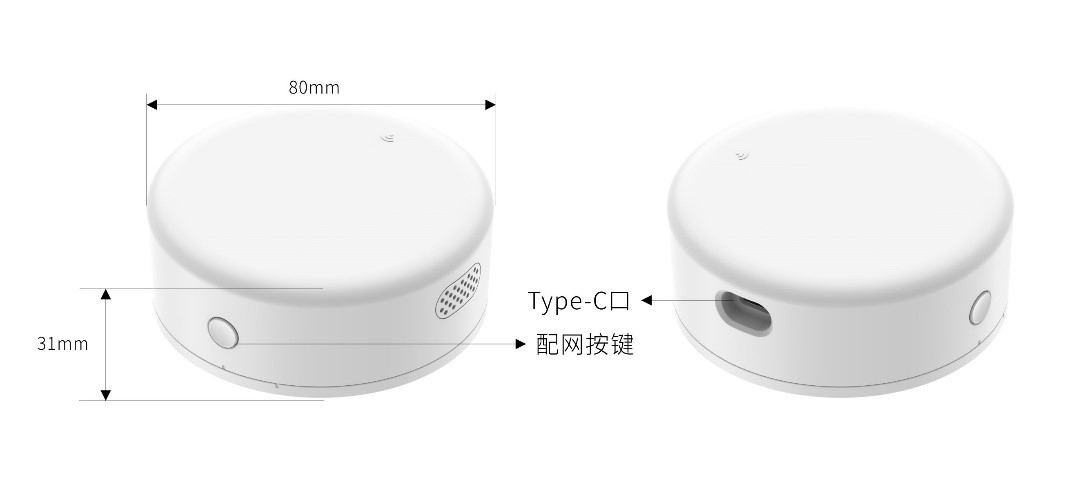

     3.2 后装版

包装清单：主机×1、电源适配器×1、电源线×1、膨胀螺丝×2、固定片×1、背胶×1、说明书×1

     3.3 产品参数表

4. 应用场景

Ø  机构老人照护；

Ø  居家安防场景；

Ø  卧室/卫生间场景跌倒探测。

5. 使用说明

     5.1 设备安装

     5.1.1  准备事项

安装前请确保安装房间内能正常接收2.4G Wi-Fi网络信号（Wi-Fi版）/4G信号（4G版），且安装位置附近有可用的电源。禁止安装在金属物体旁边，以免有其他设备的电磁干扰，如高压电、微波炉等。探测器前面避免有物体遮挡，以免影响探测效果。

5.1.2  设备安装（前装版）

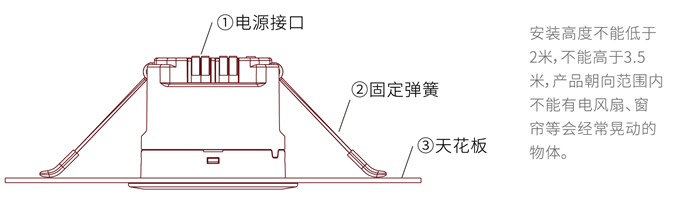

Ø  确定好天花板上安装位置，打直径55mm安装孔。

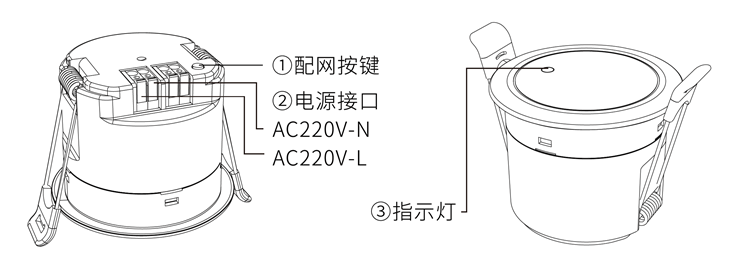

Ø  掰开电源接口插座，按示意接入220V供电线的火线和零线，通电后，设备正面会有蓝灯闪烁。

Ø  向上压住设备上的固定弹簧，将设备置入安装孔内，松开弹簧后，设备自动卡住。注意，建议将设备正面灯的方向垂直朝向于房间门所在墙面，便于确定监测范围。

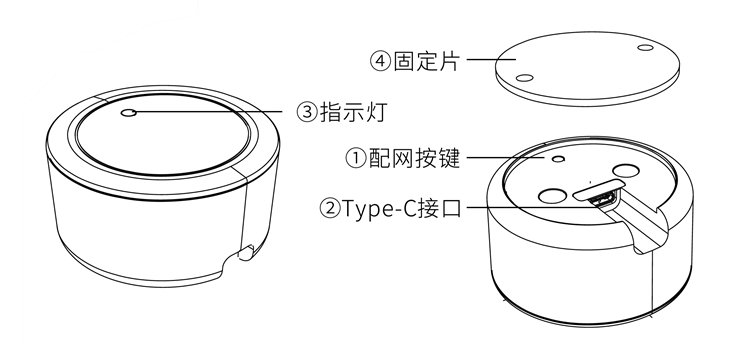

         5.1.3  设备安装（后装版）

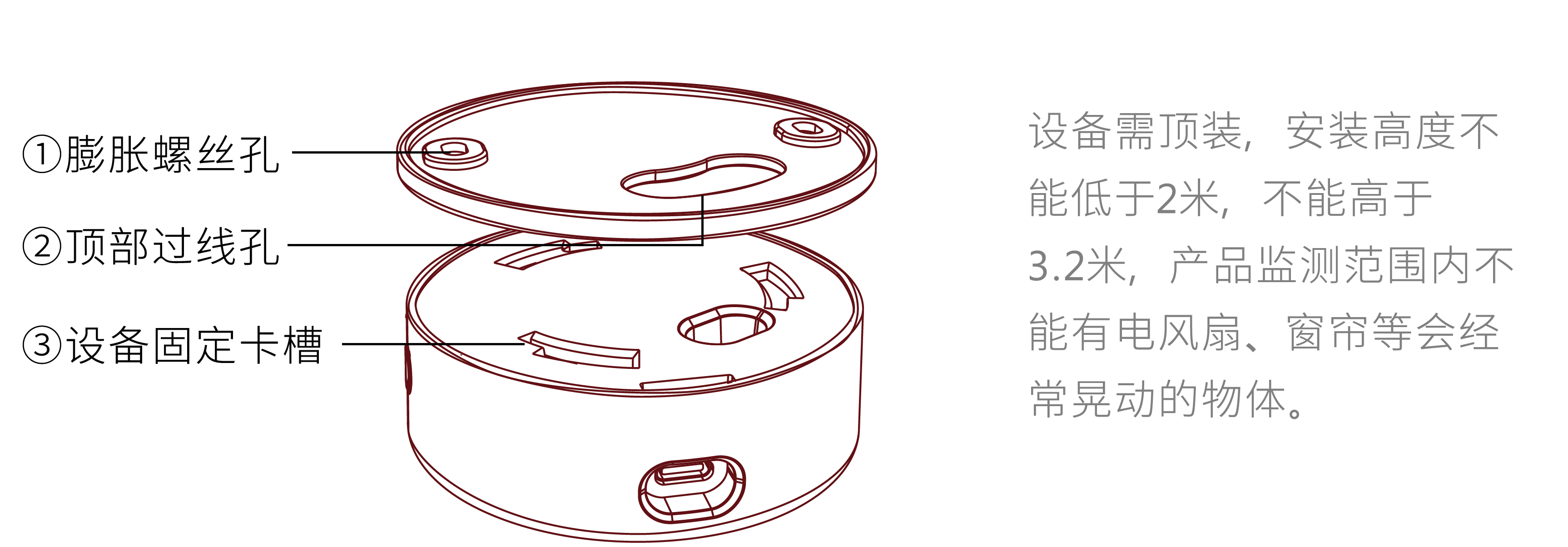

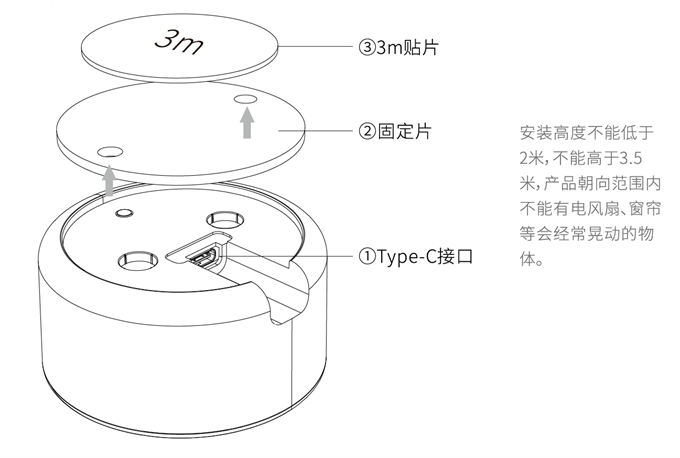

                  Ø  确定好安装位置后,通过膨胀螺丝或者3m贴片,将固定片固定住；

                    Ø  插入Type-C电源线,供电后,设备正面会有蓝灯闪烁；

                    Ø  将设备轻轻靠向固定片,会自动吸附住。注意,建议将设备正面灯的方向垂直朝向于房间门所在墙面,便于确定监测范围。

         5.1.4  监测范围说明

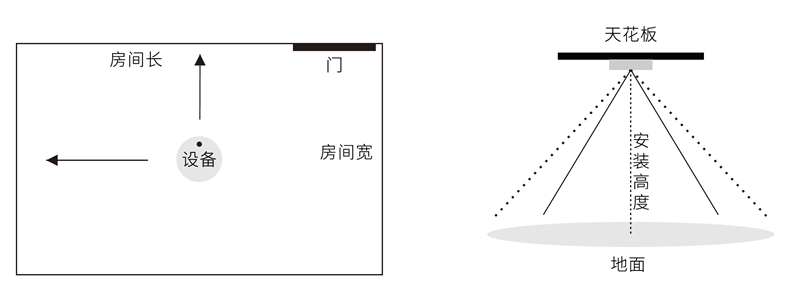

                  Ø  安装后，请详细测量设备所在房间长度、宽度(如范围较大,亦可自行设定一个长度和宽度)，并测量设备距离房门所在墙面及其左侧墙面的距离，如上图左图。

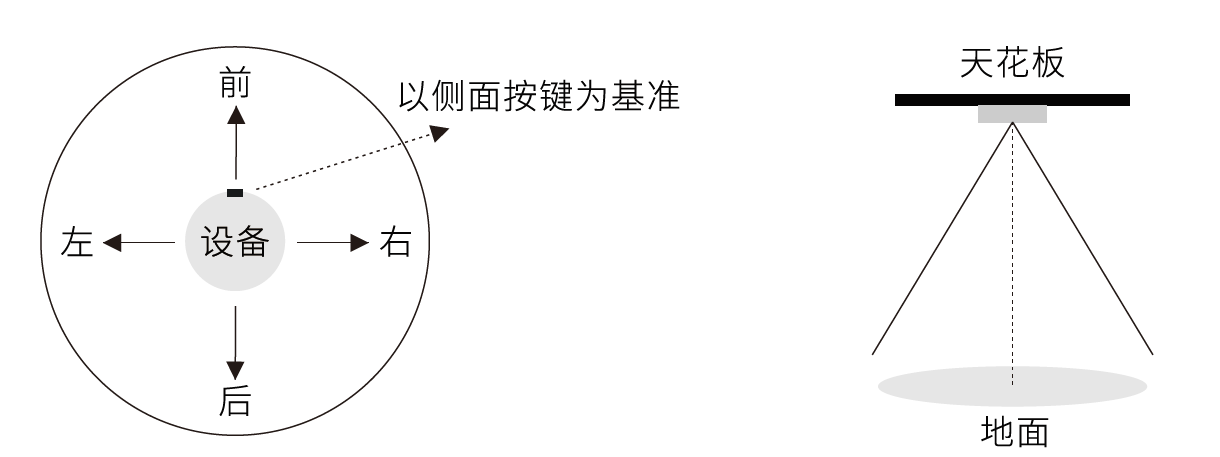

                    Ø  如上图右图所示，设备的监测范围分为有无人范围(虚线)和跌倒范围(实线)，均和设备安装高度正相关，以设备在地面投影的中心为圆心的圆来大致表示。典型高度下的有无人范围和跌倒监测范围如下所示：

     5.2 设备配网

     5.2.1  准备事项

请确保手机蓝牙打开，设备安装位置能正常接收2.4G Wi-Fi网络信号（Wi-Fi版）或4G网络信（4G版）。

5.2.2  设备绑定

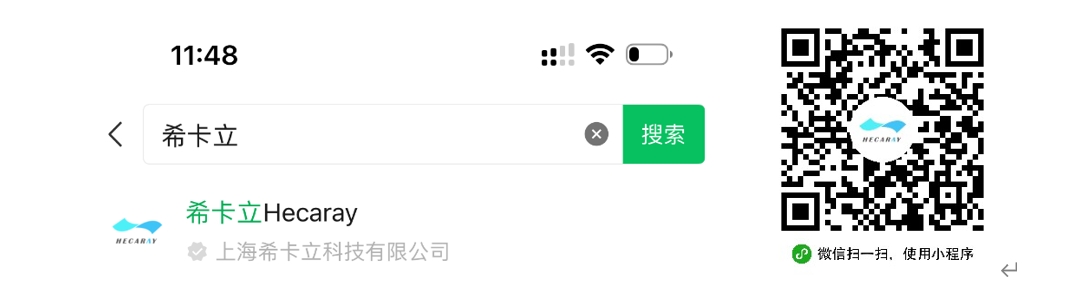

微信搜索小程序“希卡立Hecaray”，登录后，点击“添加设备”，按照小程序指引,绑定设备和配网。Wi-Fi版仅能连接2.4G无线网络。在绑定时，请务必准确填写设备安装的各项参数，包括房间长宽、设备位置信息、安装高度等。

5.2.3  绑定及配网

Ø  小程序设备界面，点击添加设备，搜索设备；

Ø  设备将进入等待连接状态，搜索到设备后，点击绑定设备；如果未搜索到设备，可长按按键3秒，即可进入等待配网状态并进行绑定。

Ø  等待几秒钟进入配网界面，选择2.4G无线网络，输入密码，点击确定，绑定成功后，设备指示灯熄灭，可在小程序设备界面查看到已绑定设备。4G版设备无需配网，即绑定成功。

      5.2.4  重新配网（仅Wi-Fi版）

因设备断电、网络中断等情况造成的网络断开情况，设备会自动重新连接之前的网络。如需重新配网，请选中“设置 – 重新配网”，根据提示进行操作。

 5.2.5  物联网卡信息（仅4G版）

物联网卡包含300M/月流量，合计12个月。如需查看物联网卡状态或充值，可用微信扫描设侧面二维码按照提示进行操作。

6. 功能介绍

     6.1 设备设置

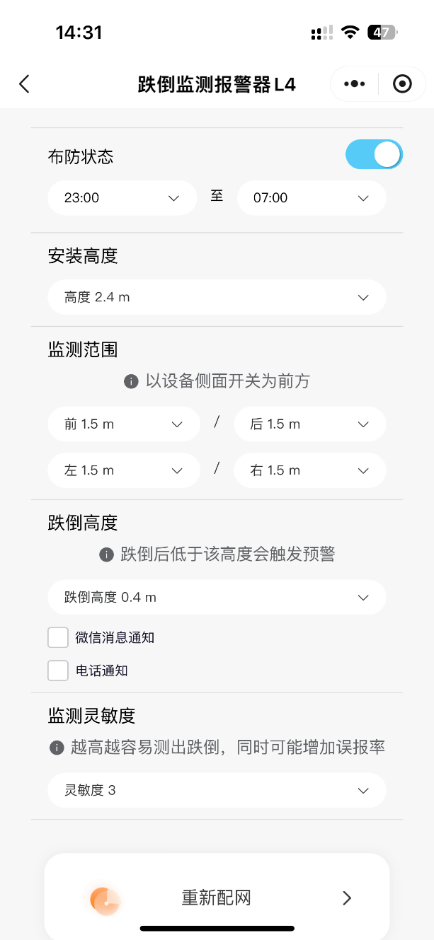

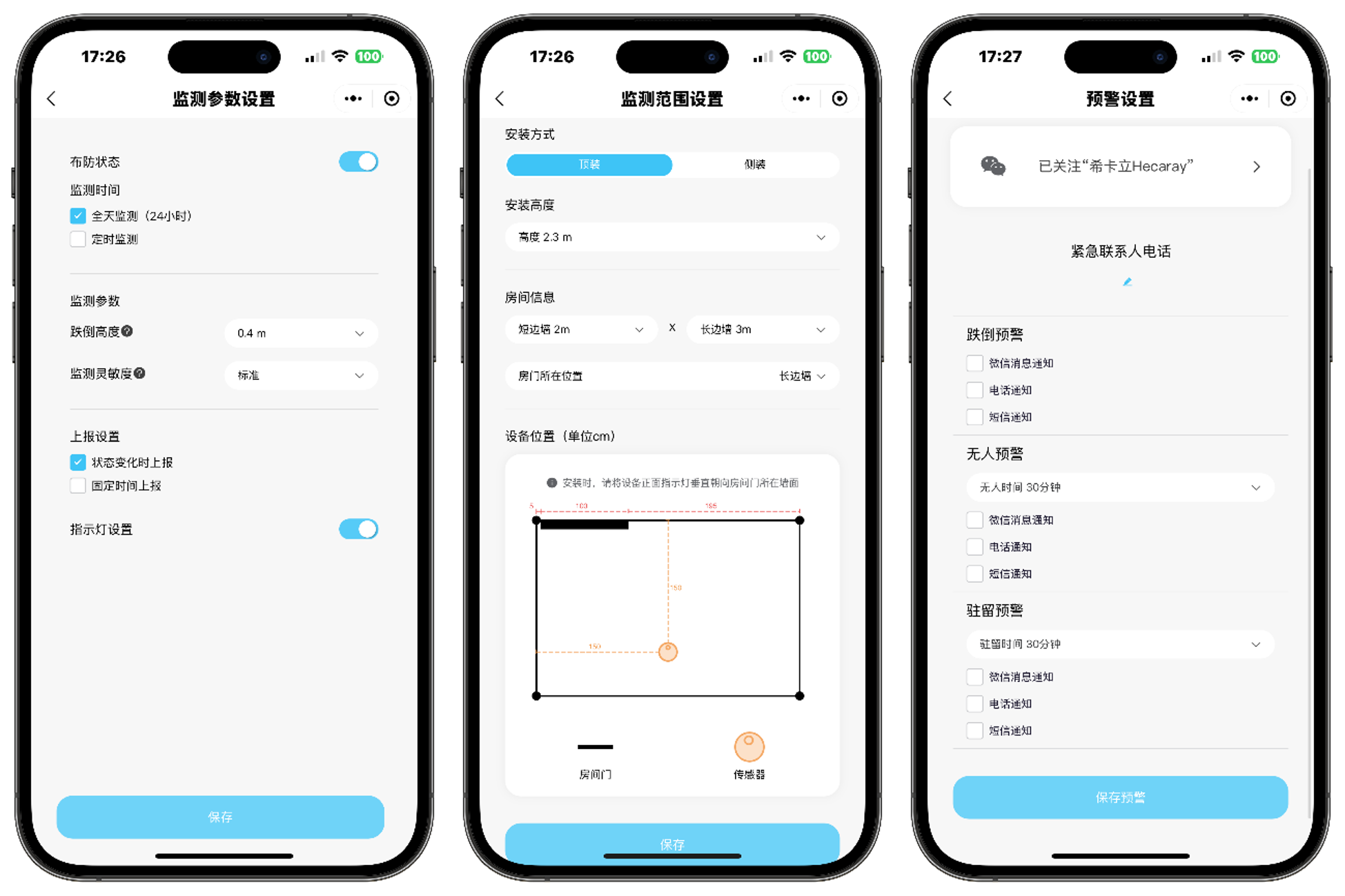

      6.1.1 监测参数设置：

布防设置：

Ø  布防状态设置：默认布防状态开启，监测时间为全天监测（24小时），可设置为定时监测。只有在布防状态开启且位于布防时间内，设备才会进行监测以及数据上报；

                     检测参数设置：

                     Ø  跌倒高度设置：即低于该高度会触发跌倒报警，可选为0.1m~1m，推荐默认值为0.4m；

Ø  监测灵敏度设置：包含低、标准、高三档，灵敏度越高越容易测出跌倒，同时可能增加误报率。默认为标准档位；

上报设置：

Ø  状态变化时上报：默认为该状态，该状态下，只有当监测状态发生变化时（包括有无人、有无发生跌倒事件）才会上报，其余时间不上报；

Ø  固定时间上报：以设定的固定时间为间隔定时上报，可选的上报时间间隔包括：5s/10s/30s/60s/5min/10min/30min；

指示灯设置：

Ø  默认开启：开启后，设备上的指示灯将会按照如下逻辑运行：等待绑定：蓝灯闪烁——1s间隔；绑定成功：蓝灯闪烁3次后熄灭——0.5s间隔；网络断开：蓝灯常亮；疑似跌倒：红灯闪烁——1s；跌倒：红灯闪烁——0.5s；场景有人：绿灯常亮；OTA：绿灯闪烁——1s。

      6.1.2 监测范围设置：

安装方式：

Ø  可选的包括顶装和测装；

安装高度：

Ø  请准确测量从地面到设备的高度，精确到0.1m；可选范围为2.0到3.5m；

Ø  短边墙/长边墙常度：请分别测量安装房间的短边、长边的长度，精确到0.1m，可选范围为1m到10m；

Ø  房门所在位置：请选择安装房间（若有多个门，则选择离设备最近的房门）所在的位置，可选择项包括长边墙和短边墙；

设置位置（单位cm）：

Ø  安装时，请将设备正面指示灯朝向房门所在的墙面。小程序中拖动设备到正确的安装位置，精度为0.1m；

   6.2 实时监测

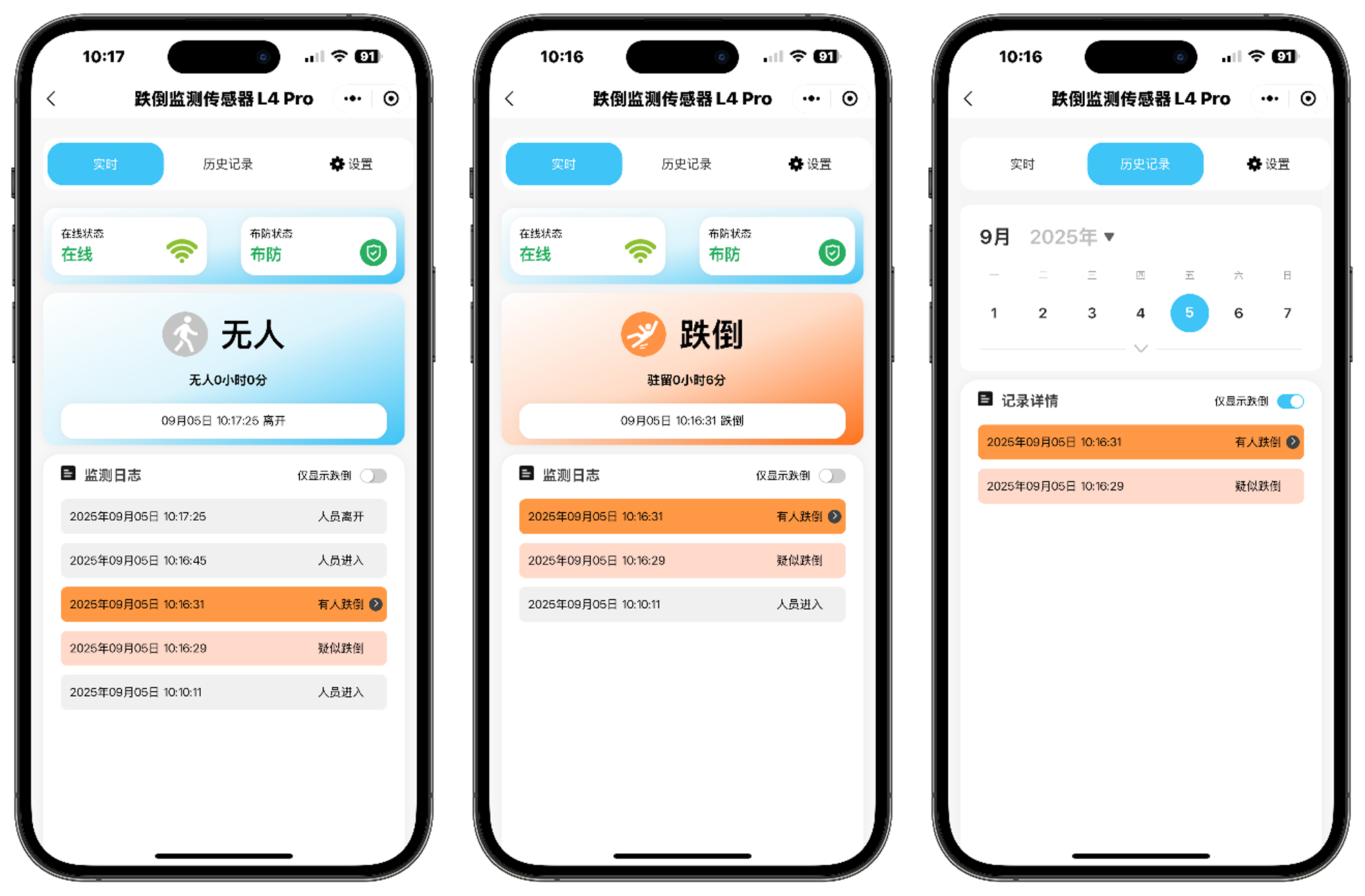

             Ø  可在小程序实时栏查看设备当前状态，确定设备是否在线、是否正在布防；

            Ø  可查看监测范围内有无人状态；

            Ø  监测范围内有人跌倒时,会发出红字“有人跌倒”提醒；

            Ø  跌倒状态会包含两种，分别为“疑似跌倒”和“有人跌倒”，其中“疑似跌倒”主要包括跌坐、未完全跌倒等有跌倒倾向但并不典型的事件，可以根据检测人的情况引起注意；“有人跌倒”为正式判定的跌倒事件，会推送预警消息，此时真实发生跌倒情况的风险较高，需要对被监测人的状态进行查看；

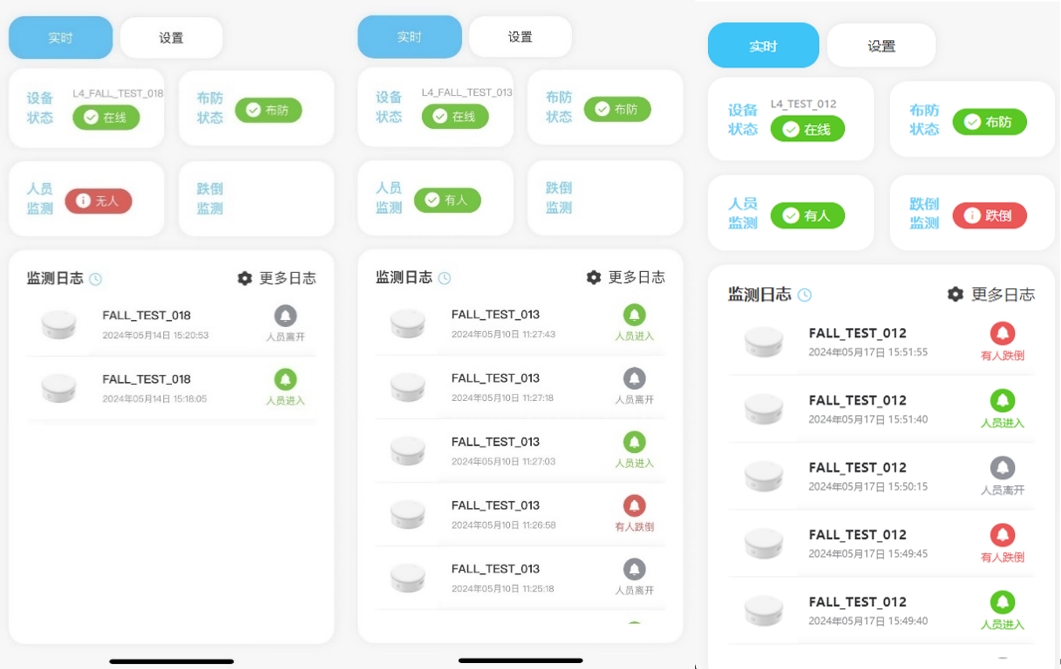

            Ø  监测日志中可查看监测范围内的状态变化，包括“人员进入”、“人员离开”、“有人跌倒”等。

     6.3 跌倒报警

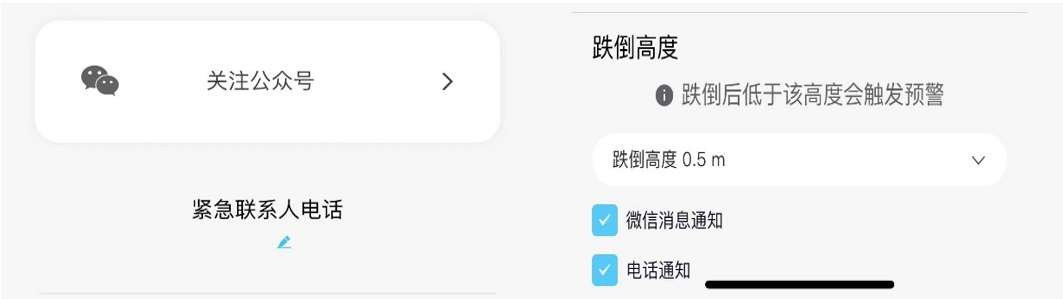

Ø  在设置界面关注接收报警信息的公众号，并设置紧急呼救联系手机号码，并在跌倒高度设置处进行两种方式的勾选；

Ø  当监测到有人跌倒时，会通过公众号消息和拨打预留紧急联系手机号码的方式进行报警，便于监测人及时处理；

Ø  跌倒报警仅作为参考使用,收到报警时,请及时联系被监测人确认情况。

7. 注意事项

Ø  使用前请务必仔细阅读本说明书，如有任何产品相关问题，请联系官方客服；

Ø  本产品仅能在室内使用，使用环境温度为-10-40℃；

Ø  请勿在产品表面覆盖任何物体，且与被监测人体之间，不可有金属隔挡物；

Ø  请勿将本品安装在空调出风口、阳光直射的窗户等可能存在高温的环境中；

Ø  本品的监测数据仅作为参考使用；

Ø  勿让儿童玩耍本产品。
