1. 产品概述

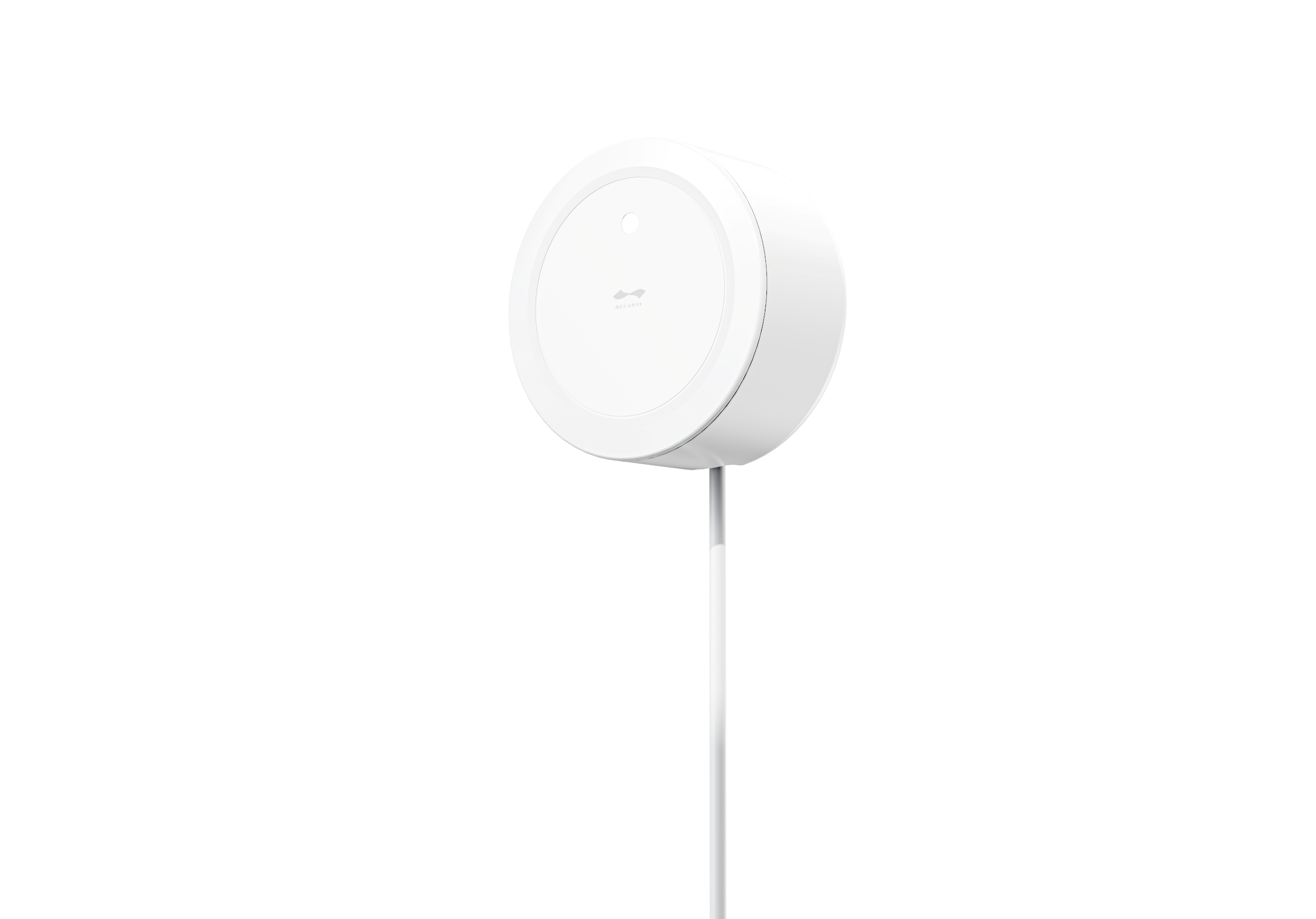

人体存在传感器L2 Pro是一款采用60G毫米波雷达技术，实现人体动作及姿态感知，从而进行人体存在监测的雷达模块。模块基于FMCW雷达体质，实现特定场所内人员状态的无线感知，并及时上报人员的驻留、离开状态。

模块采用1发1收天线形式，采用顶装的安装方式，可以实现一定角度范围的人体存在探测功能。

2. 产品特点

Ø  实现人员存在监测功能；

Ø  监测对象是具备生物特征的人员（运动或静止）；

Ø  产品支持二次开发，适应多种场景应用；

Ø  通用UART通信接口，提供通用协议；

Ø  不受温度、光照、粉尘等因素影响，灵敏度高，应用领域广泛。

3. 规格参数

     3.1 包装清单

监测仪×1、说明书×1、电源线×1

     3.2 产品参数表

4. 应用场景

Ø  智能家居场景；

Ø  特定场所人员监测；

Ø  居家安防场景；

5. 使用说明

     5.1 设备安装

     5.1.1  准备事项

        安装前请确保安装房间内能正常接收2.4G Wi-Fi网络信号（Wi-Fi版）/4G信号（4G版），且安装位置附近有可用的电源。禁止安装在金属物体旁边，以免有其他设备的电磁干扰，如高压电、微波炉等。探测器前面避免有物体遮挡,以免影响探测效果。

5.1.2  安装方式及位置

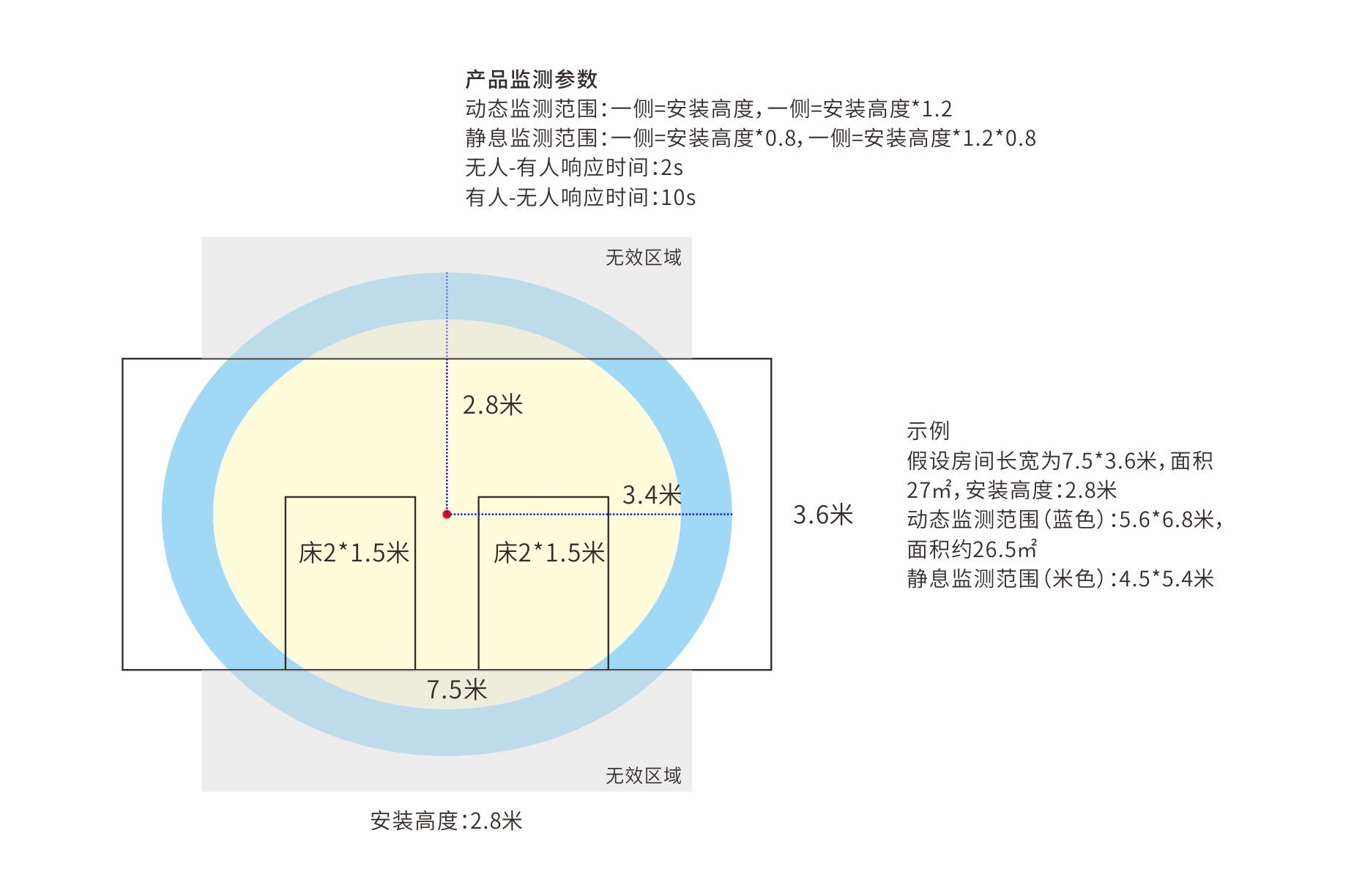

Ø  顶装：雷达置于屋顶，垂直向下照射，选定合适的位置，打孔后，卡入设备。雷达波束覆盖范围如图所示，雷达大致覆盖一个长轴平面方位角110°，短轴平面方位角100°的立体扇形范围。

javascript:;

雷达探测范围示意图

     5.2 参数配置

为了获取最佳的探测性能，L2支持多维度参数配置，具体参数、含义及推荐配置如下。

     5.3 设备自适应

参数配置完成后，点击进行设备自适应。指令发送后，设备会启动自动环境学习，耗时约1分钟。学习期间请保持检测区域内无人，学习结束后可正常使用。

6. 功能介绍

     6.1 运动状态有无人监测

当有人员进入监测范围时，约2秒内触发有人上报；

当人员离开监测范围后，约10秒内（可设置不同时间）上报无人。

     6.2 静息状态有无人监测

当人处于静息、睡眠中时，亦可正确判断有无人情况。

7. 注意事项

Ø  使用前请务必仔细阅读本说明书，如有任何产品相关问题，请联系官方客服；

Ø  本产品仅能在室内使用，使用环境温度为-10-40℃；

Ø  请勿在产品表面覆盖任何物体，且与被监测人体之间，不可有金属隔挡物；

Ø  请勿将本品安装在空调出风口、阳光直射的窗户、浴室等可能存在高温高湿的环境中；

Ø  本品的监测数据仅作为参考使用；

Ø  勿让儿童玩耍本产品。

8. 免责声明

我司认为，在出版时尽量做到文档描述的准确无误。考虑到产品的技术复杂性及工作环境的差异性，但仍难以排除个别不准确或不完备之描述，故本文档仅作用户参考之用。我司保留在不通知用户的情况下对产品做出更改的权利，我司不做任何法律意义上的承诺和担保。鼓励客户对产品和支持工具最近的更新提出意见。
